Κανονισμός:DIN125A
Περιγραφή:
Ο πλυντήρας DIN125A, επίσης γνωστός ως επίπεδος πλυντής ή επίπεδος πλυντής χάλυβα, είναι ένας κοινός ιμάντα στερέωσης.
Το πλυντήριο συμμορφώνεται με το DIN 125A, ένα γερμανικό βιομηχανικό πρότυπο που καθορίζει τις απαιτήσεις μεγέθους και επιδόσεων για τα πλυντήρια.Είναι κατάλληλο για μια ποικιλία μηχανικών και δομικών εφαρμογών και χρησιμοποιείται κυρίως για να παρέχει μια ομοιόμορφη κατανομή της πίεσης μεταξύ βίδες και νάτλους, αποτρέποντας την χαλάρωση και την βλάβη των εξαρτημάτων.
Το DIN125 flat washer αναφέρεται στο γερμανικό πρότυπο DIN125-1990, το οποίο προσδιορίζει το μη γωνιακό flat washer με κλάση προϊόντος A, διάμετρο νήματος 1,6 ~ 36MM και βαθμό σκληρότητας 140HV και 200HV.Αυτό το πλυντήριο μπορεί να χρησιμοποιηθεί σε διάφορες διαμέτρους βίδες από M3 έως M100Επιπλέον, μπορεί επίσης να επιλέξει διαφορετικές επεξεργασίες επιφάνειας, όπως Plain (Plain) ή galvanized (Dacromet), για να παρέχει πρόσθετη αντοχή στη διάβρωση.
Συνολικά, το πλυντήριο DIN125A είναι ένα κοινό σύστημα στερέωσης που χρησιμοποιείται για να παρέχει ομοιόμορφη κατανομή της πίεσης και να αποτρέψει τα μέρη από χαλάρωση και βλάβη.
| Υλικό | 45#/40CR |
| Μέγεθος | M3-M100 |
| Τελείωσε. | Καθαρό/μαύρο/ZINC/HDG/Dacromet/Μηχανικά Ζυγισμένο |
| Σκληρότητα | HV300/HRC35-45 |
| Σημείωση | Μπορεί να προσαρμοστεί |
| Εφαρμογή | Κατασκευή/Αιολικά ανεμογεννήτριες/Σιδηροδρομική γραμμή |
| Συσκευή | Καρτόνι + παλέτα. Μπορούμε να συσκευάσουμε πλυντήρια σύμφωνα με τις απαιτήσεις σας |
| Προϋποθέσεις | FOB+Shanghai/Ningbo |
| Χρόνος παράδοσης | 30-70 ημέρες |
|
Μέγεθος |
Εσωτερική διάμετρος ((min) | Εσωτερική διάμετρος (max) | Εξωτερική διάμετρος (max) | Εξωτερική διάμετρος ((min) |
Ονομαστικό μέγεθος |
Δάχος (μέγιστο) |
Δάχος (min) |
|
3 |
3.2 | 3.38 | 7 | 6.64 | 0.5 | 0.55 | 0.45 |
| 3.5 | 3.7 | 3.88 | 8 | 7.64 | 0.5 | 0.55 | 0.45 |
| 4 | 4.3 | 4.48 | 9 | 8.64 | 0.8 | 0.9 |
0.7 |
| 5 | 5.3 | 5.48 | 10 | 9.64 | 1 | 1.1 | 0.9 |
| 6 | 6.4 | 6.62 | 12 | 11.57 | 1.6 | 1.8 | 1.4 |
| 7 | 7.4 | 7.62 | 14 | 13.57 | 1.6 | 1.8 | 1.4 |
| 8 | 8.4 | 8.62 | 16 | 15.57 | 1.6 | 1.8 | 1.4 |
| 10 | 10.5 | 10.77 | 20 | 19.48 | 2 | 2.2 | 1.8 |
| 12 | 13 | 13.27 | 24 | 23.48 | 2.5 | 2.7 | 2.3 |
| 14 | 15 | 15.27 | 28 | 27.48 | 2.5 | 2.7 | 2.3 |
| 16 | 17 | 17.27 | 30 | 29.48 | 3 | 3.3 | 2.7 |
| 18 | 19 | 19.33 | 34 | 33.38 | 3 | 3.3 | 2.7 |
| 20 | 21 | 21.33 | 37 | 36.38 | 3 | 3.3 | 2.7 |
| 22 | 23 | 23.33 | 39 | 38.38 | 3 | 3.3 | 2.7 |
| 24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 |
| 26 | 27 | 27.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 27 | 28 | 28.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 28 | 29 | 29.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 30 | 31 | 31.39 | 56 | 55.26 | 4 | 4.3 | 3.7 |
| 32 | 33 | 33.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 33 | 34 | 34.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 35 | 36 | 36.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 36 | 37 | 37.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 38 | 39 | 39.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 39 | 40 | 40.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 40 | 41 | 41.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 42 | 43 | 43.62 | 78 | 76.8 | 7 | 8 | 6 |
| 45 | 46 | 46.62 | 85 | 83.6 | 7 | 8 | 6 |
| 48 | 50 | 50.62 | 92 | 90.6 | 8 | 9 | 7 |
| 50 | 52 | 52.74 | 92 | 90.6 | 8 | 9 | 7 |
| 52 | 54 | 54.74 | 98 | 96.6 | 8 | 9 | 7 |
| 55 | 57 | 57.74 | 105 | 103.6 | 9 | 10 | 8 |
| 56 | 58 | 58.74 | 105 | 103.6 | 9 | 10 | 8 |
| 58 | 60 | 60.74 | 110 | 108.6 | 9 | 10 | 8 |
| 60 | 62 | 62.74 | 110 | 108.6 | 9 | 10 | 8 |
| 64 | 66 | 66.74 | 115 | 113.6 | 9 | 10 | 8 |
| 68 | 70 | 70.74 | 120 | 118.6 | 10 | 11 | 9 |
| 72 | 74 | 74.74 | 125 | 123.4 | 10 | 11 | 9 |
| 76 | 78 | 78.74 | 135 | 133.4 | 10 | 11 | 9 |
| 80 | 82 | 82.87 | 140 | 138.4 | 12 | 13.2 | 10.8 |
| 85 | 87 | 87.87 | 145 | 143.4 | 12 | 13.2 | 10.8 |
| 90 | 93 | 93.87 | 160 | 158.4 | 12 | 13.2 | 10.8 |
| 95 | 98 | 98.87 | 165 | 163.4 | 12 | 13.2 | 10.8 |

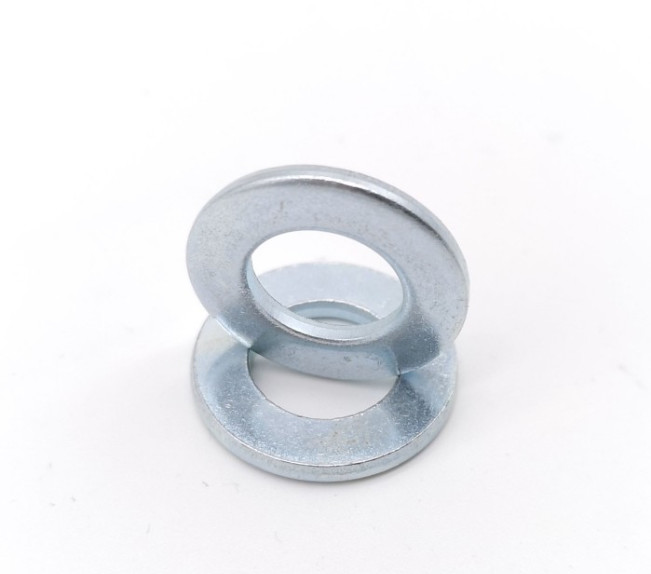

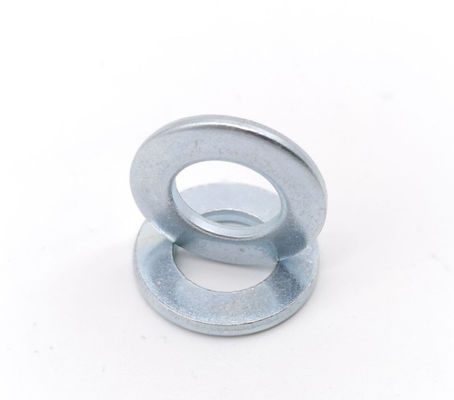

Φωτογραφίες προϊόντων για πλατά πλυντήρια
